Diagrama de Pourbaix

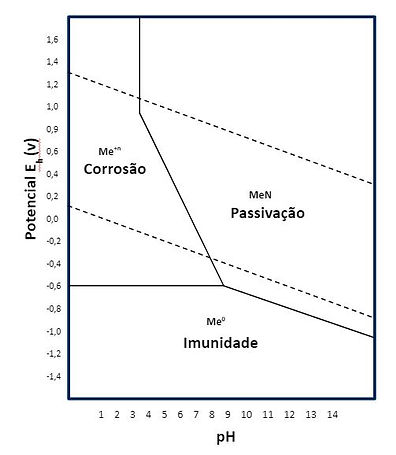

O diagrama de Pourbaix traça o potencial de equilíbrio (E0) entre um metal e suas várias espécies oxidadas em função do pH.

​

O diagrama de Pourbaix pode ser pensado como análogo a um diagrama de fase de uma liga, que traça as linhas de equilíbrio entre diferentes fases conforme a temperatura e a composição variam.

​

Para plotar um diagrama de Pourbaix, as equações de Nernst relevantes são usadas. Como a equação de Nernst é derivada inteiramente da termodinâmica, o diagrama de Pourbaix pode ser usado para determinar qual espécie é termodinamicamente estável em um dado E e pH. Este diagrama não fornece nenhuma informação sobre a cinética do processo de corrosão.
